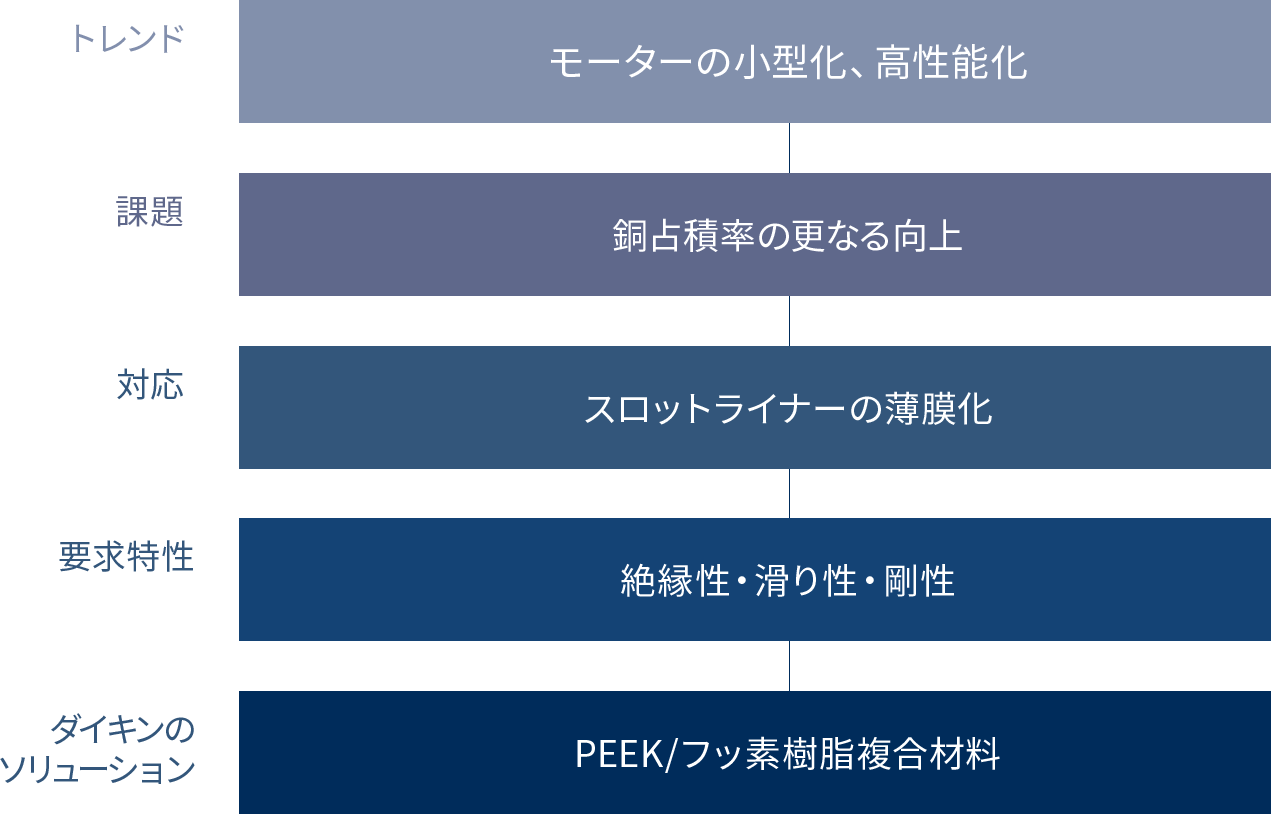

モーター絶縁紙の薄膜化
PEEK/フッ素樹脂複合材料
（開発品）
- PEEKにフッ素樹脂を微分散することでPEEKの強度を維持しながら摺動性を付与
- 薄膜化に対応可能 数十µm～300µm
- 種々の形状への加工可能
基本物性
| 測定 | 規格 | 単位 | PEEK | PEEK/フッ素樹脂 複合材料a (開発品) |
PEEK/フッ素樹脂 複合材料b (開発品) |
PEEK/ PTFE |
|---|---|---|---|---|---|---|
| シャルピー衝撃 強度(23℃) |
ISO 179-1 | KJ/㎡ | 2 | 90 | 95 | 10 |
| 曲げ弾性率 |
ISO 178 | MPa | 3300 | 3100 | 2900 | 3200 |
| 曲げ応力 |
ISO 178 | MPa | 145 | 120 | 110 | 120 |
| 引張強度 |
ISO 527 | MPa | 94 | 78 | 73 | 60 |
| 引張伸び率 |
ISO 527 | % | 49 | 65 | 85 | 11 |
| 圧縮弾性率 |
JIS K 7018 | MPa | 3770 | 3380 | 3090 | 3410 |
| 圧縮強度 |
JIS K 7018 | MPa | 126 | 115 | 113 | 114 |
| 線熱膨張係数 (TMA) 流動方向 (Tg以下/Tg以上) |
ISO11359 | ppm/ ℃ |
51/140 | 53/149 | 57/158 | 45/155 |
| 誘電率 (23℃/2.45GHz) |
ASTM D-2520 |
- | 2.7 | 2.6 | - | 2.6 |
| 摩擦係数 (Ring On Disc) |
0.5Mpa, 1m/s |
相手材 S45C |
0.59 | 0.38 | 0.27 | 0.25 |
| 水接触角 | - | ° | 83 | 100 | 104 | 91 |
成型加工例
押出成型
フィルム
切削加工素材
射出成型
ダンベル
用途
モーター絶縁紙
関連商品
モーターの電食対策
coming soon
マグネットワイヤーの占積率向上
coming soon
バスバーの絶縁・高耐熱化
coming soon
